Wiki - Аппаратное прерывание

Pin на платах поддерживающие аппаратное прерывание:

Arduino UNO NANO MINI 2 3
Arduino Mega2560 2 3 21 20 19 18
Arduino Leonardo 2 3 0 1 7

- LOW вызывает прерывание, когда на порту LOW.
- CHANGE прерывание вызывается при смене значения на порту, с LOW на HIGH и наоборот.
- RISING прерывание вызывается только при смене значения на порту с LOW на HIGH.
- HIGH вызывает прерывание, когда на порту HIGH.
- FALLING прерывание вызывается только при смене значения на порту с HIGH на LOW.

Запрещается использовать блоки внутри функции аппаратного прерывания:

1.Не пытайтесь использовать функцию Время / Задержки.
2.Вы можете получить время, вызвав Миллисекунды, однако оно не будет увеличиваются.
3.Не используйте вывод в Последовательный-порт.
4.Не пытайтесь читать данные с Последовательного-порта.

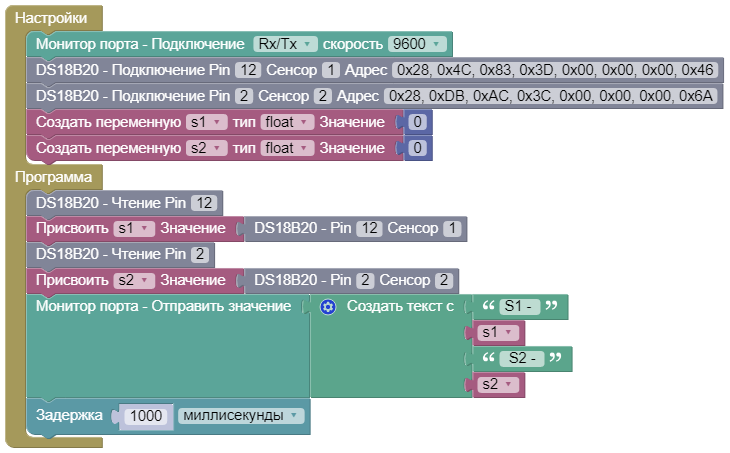

Пример программы:

Скачать пример: file.ardublock | Open Online ArduBlock

Видеоурок:
