LCD Дисплей - LCD 1602A

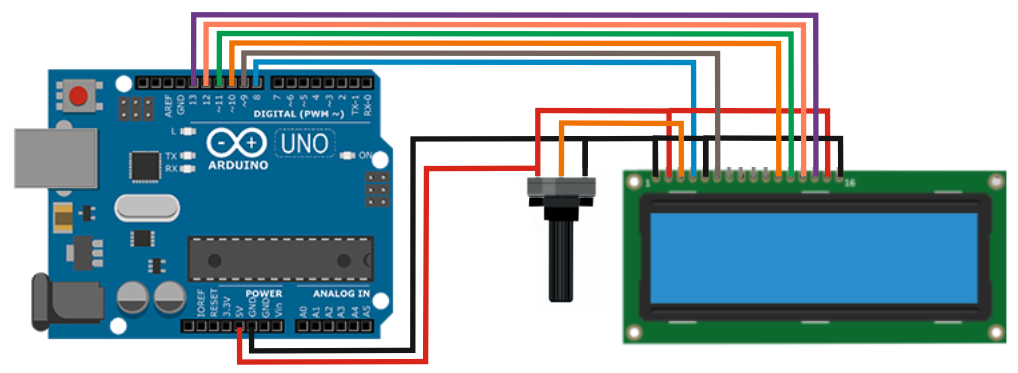

Схема подключения LCD 16x2 1602A RS - 8, E - 9, DB4 - 10, DB5 - 11, DB6 - 12, DB7 - 13.

#include <LiquidCrystalRus.h>
int x = 0;

LiquidCrystalRus lcd(8,14,9,10,11,12,13);

void setup() {
  lcd.begin(16,2);
}

void loop() {
      lcd.setCursor(0, 0);
      lcd.print("ArduBlock");
     x = x + 1;
      lcd.setCursor(0, 1);
      lcd.print(x);
     delay(1000);
}

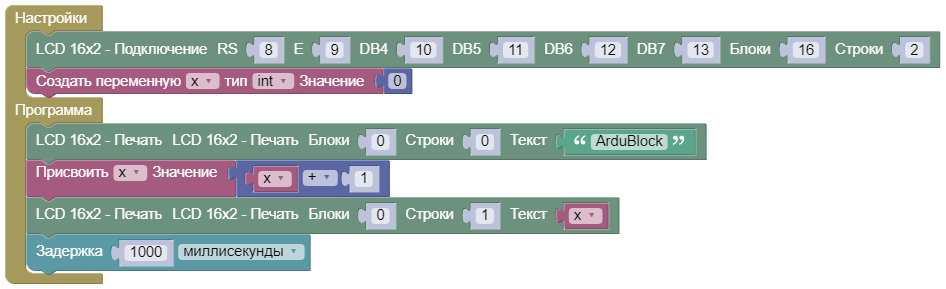

Открыть пример: Online ArduBlock



Шилд LCD 1602A.

#include <LiquidCrystalRus.h>

int x = 0;

LiquidCrystalRus lcd(8,14,9,4,5,6,7);

void setup() {
     lcd.begin(16,2);
    pinMode(10, OUTPUT);
    analogWrite(10, 255);
}

void loop() {
     lcd.setCursor(0, 0);
     lcd.print("ArduBlock");
    x = x + 1;
     lcd.setCursor(0, 1);
     lcd.print(x);
    delay(1000);
}

Открыть пример: Online ArduBlock
