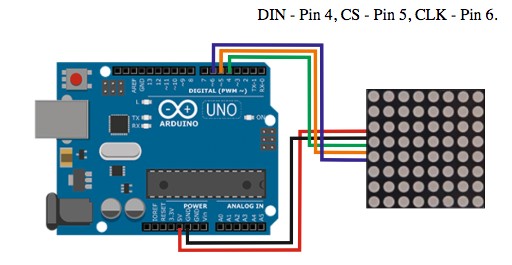

LED матрица 8х8 - MAX7219

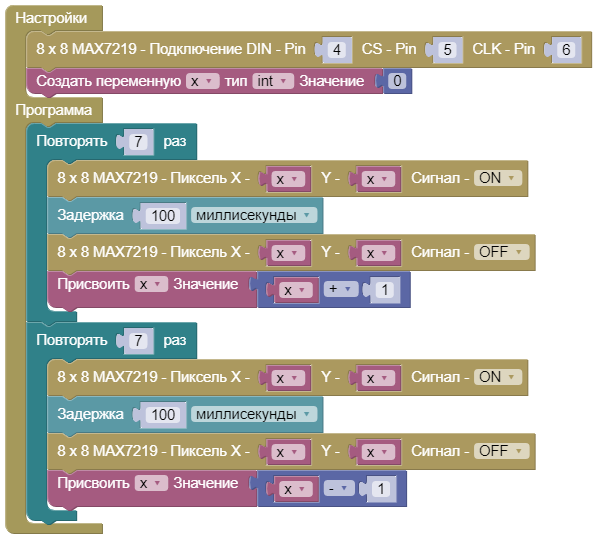

Перемещение пикселя на LED матрице 8х8 MAX7219
#include <LedControl.h>
LedControl lclm=LedControl(4,6,5,1);
int x = 0;

void setup() {

}

void loop() {
    for (int count = 0; count < 7; count++) {
         lclm.setIntensity(0,15);
         lclm.shutdown(0,false);
         lclm.setLed(0,x,x,true);
       delay(100);
         lclm.setIntensity(0,15);
         lclm.shutdown(0,false);
         lclm.setLed(0,x,x,false);
       x = x + 1;
    }
    for (int count = 0; count < 7; count++) {
         lclm.setIntensity(0,15);
         lclm.shutdown(0,false);
         lclm.setLed(0,x,x,true);
       delay(100);
         lclm.setIntensity(0,15);
         lclm.shutdown(0,false);
         lclm.setLed(0,x,x,false);
       x = x - 1;
    }
}

Открыть пример: Online ArduBlock



Отрисовка пикселей на LED матрице 8х8 MAX7219
#include <LedControl.h>
LedControl lclm=LedControl(4,6,5,1);

void setup() {

}

void loop() {
    lclm.setIntensity(0,15);
    lclm.shutdown(0,false);
    lclm.setRow(0,0,B00010000);
    lclm.setRow(0,1,B00011000);
    lclm.setRow(0,2,B00011100);
    lclm.setRow(0,3,B11111110);
    lclm.setRow(0,4,B11111110);
    lclm.setRow(0,5,B00011100);
    lclm.setRow(0,6,B00011000);
    lclm.setRow(0,7,B00010000);
    delay(500);
    lclm.setIntensity(0,15);
    lclm.shutdown(0,false);
    lclm.setRow(0,0,B00001000);
    lclm.setRow(0,1,B00001100);
    lclm.setRow(0,2,B00001110);
    lclm.setRow(0,3,B01111111);
    lclm.setRow(0,4,B01111111);
    lclm.setRow(0,5,B00001110);
    lclm.setRow(0,6,B00001100);
    lclm.setRow(0,7,B00001000);
    delay(500);
}

Открыть пример: Online ArduBlock



Видеоурок:
