R433 Mhz

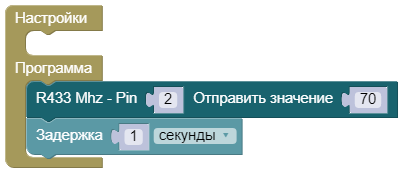

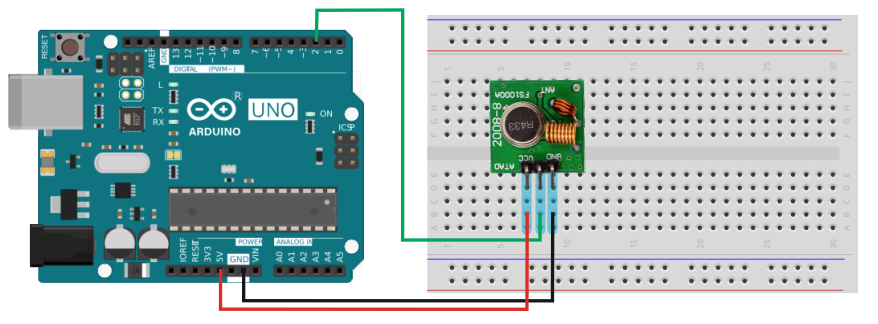

R433 Mhz - Передатчик Pin 2. Отправить значение число 70. (0 до 70)
 #include <VirtualWire.h>
 char msg[3] = { };
 const int transmit_pin = 2;
 int i = 0;

void setup() {
    vw_set_tx_pin(transmit_pin);
    vw_set_ptt_inverted(true);
    vw_setup(2000);
}

void loop() {
     vw_send((uint8_t *)msg, 70+1);
     vw_wait_tx();
     delay(1*1000);
}

Открыть пример: Online ArduBlock

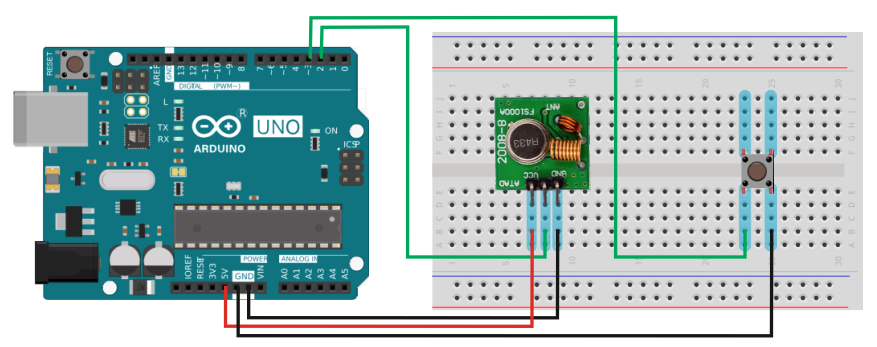

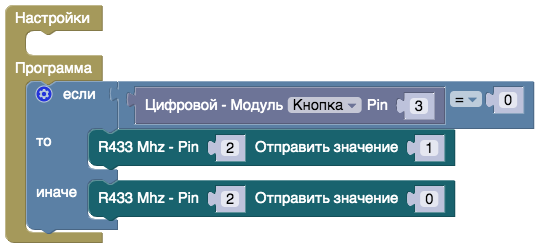

R433 Mhz - Передатчик Pin 2. При нажатии на кнопку Pin 3 отправляем число 1.
 #include <VirtualWire.h>
 char msg[3] = { };
 const int transmit_pin = 2;
 int i = 0;

void setup() {
    pinMode(3, INPUT_PULLUP);
    vw_set_tx_pin(transmit_pin);
    vw_set_ptt_inverted(true);
    vw_setup(2000);
}

void loop() {
    if (digitalRead(3) == 0) {
       vw_send((uint8_t *)msg, 1+1);
       vw_wait_tx();
    } else {
       vw_send((uint8_t *)msg, 0+1);
       vw_wait_tx();
    }
}

Открыть пример: Online ArduBlock

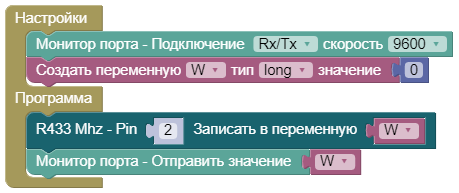

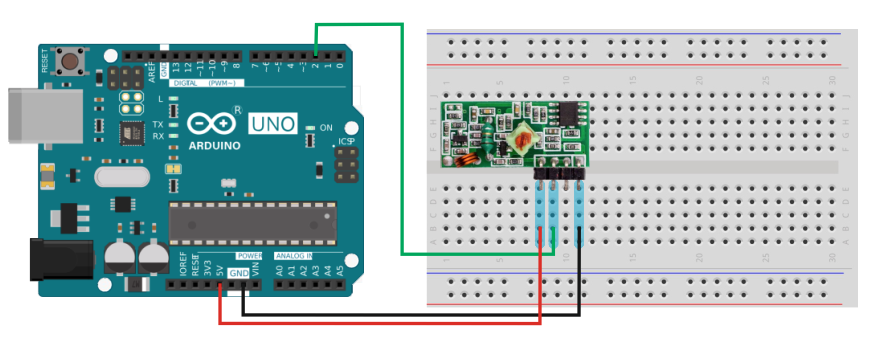

R433 Mhz - Приёмник Pin 2. Принимаем значение и отправляем в сериал монитор порта.
 #include <VirtualWire.h>
 const int receive_pin = 2;
 int ivins;
 long W = 0;

void setup() {
  Serial.begin(9600);
      vw_set_rx_pin(receive_pin);
      vw_set_ptt_inverted(true);
      vw_setup(2000);
      vw_rx_start();
}

void loop() {
      uint8_t buf[VW_MAX_MESSAGE_LEN];
      uint8_t buflen = VW_MAX_MESSAGE_LEN;
      if (vw_get_message(buf, &buflen))
     {
     for (ivins = 0; ivins < buflen-1; ivins++)
     {
      }
     }
      W = ivins;
      Serial.println(W);
}

Открыть пример: Online ArduBlock

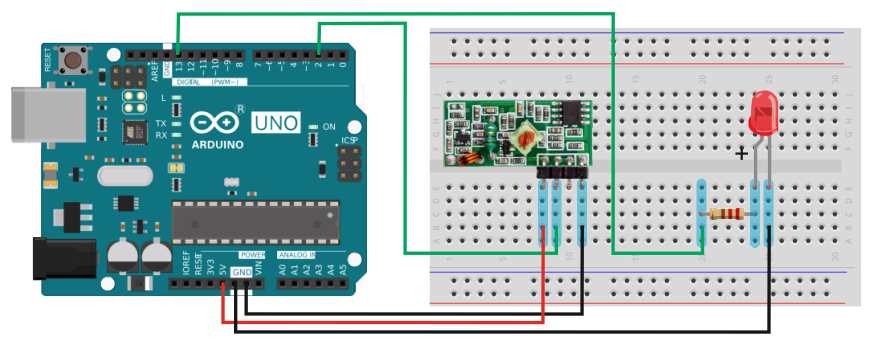

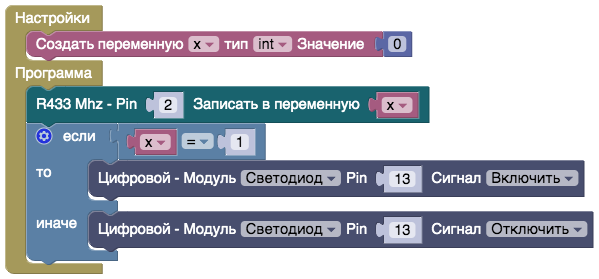

R433 Mhz - Приёмник Pin 2. Если приходит значение 1 то включаем светодиод Pin 13 иначе отключаем.
 #include <VirtualWire.h>
 const int receive_pin = 2;
 int ivins;
 int x = 0;

void setup() {
      vw_set_rx_pin(receive_pin);
      vw_set_ptt_inverted(true);
      vw_setup(2000);
      vw_rx_start();
}

void loop() {
      uint8_t buf[VW_MAX_MESSAGE_LEN];
      uint8_t buflen = VW_MAX_MESSAGE_LEN;
      if (vw_get_message(buf, &buflen))
     {
     for (ivins = 0; ivins < buflen-1; ivins++)
     {
      }
     }
      x = ivins;
    if (x == 1) {
       pinMode(13, OUTPUT);
       digitalWrite(13, 1);
    } else {
       pinMode(13, OUTPUT);
       digitalWrite(13, 0);
    }
}

Открыть пример: Online ArduBlock



Видеоурок:
